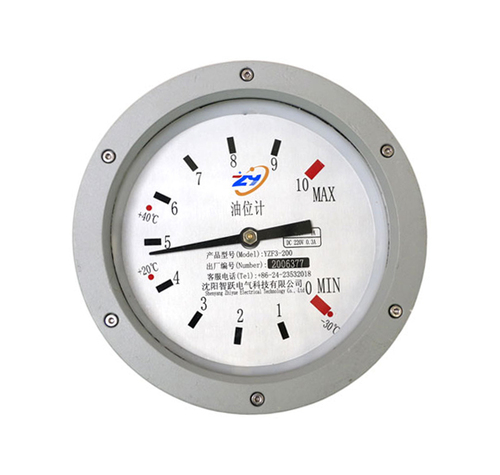

指針式油位計(以下簡稱油位計)適用于油浸式變壓器儲油柜和有載分接開關儲油柜油面的顯示以及最低和最高極限油位的報警。

　　油位計基本結構

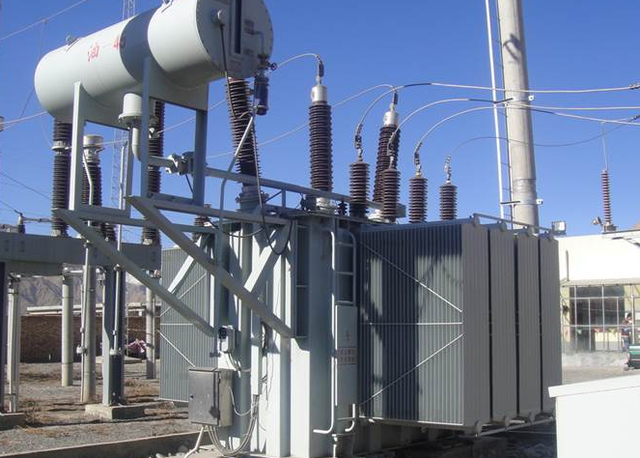

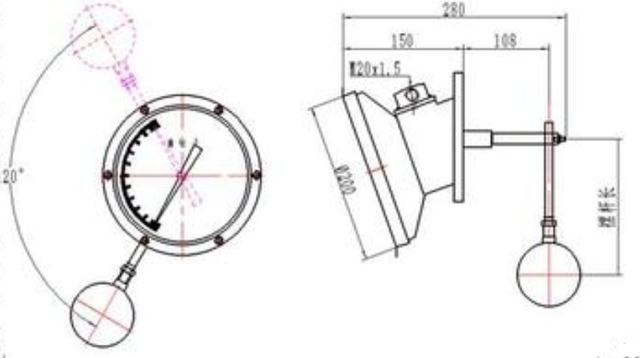

　　油位計主要由指針和表盤構成的顯示部分，磁鐵(或凸輪)和開關構成的報警部分，換向及變速的齒輪組、擺桿和浮球構成的傳動部分組成，如圖所示。

　　油位計工作原理

　　當變壓器儲油柜的油面升高或下降時，油位計的浮球或儲油柜的隔膜隨之上下浮動，使擺桿作上下擺動運動，從而帶動傳動部分轉動，通過耦合磁鋼使報警部分的磁鐵(或凸輪)和顯示部分的指針旋轉，指針指到相應位置，當油位上升到最高油位或下降到最低油位時，磁鐵吸合(或凸輪拔動)相應的舌簧開關(或微動開關)發(fā)出報警信號。

　　安裝與檢查

　　油位汁的安裝

　　浮球型擺桿徑向擺動的油位計應安裝在儲油柜端蓋的中心上，其它浮球型擺桿軸向擺動的油位計應安裝在儲油柜最低油面處，隔膜式儲油柜用伸縮桿型油位計應安裝在儲油柜最高油面處。油位計安裝時必須保證擺桿和浮球的活動空間不受任何結構件的干擾。

　　油位計安裝前的檢查

　　油位計在安裝前應檢查在貯存和運輸過程中有否損壞和銹蝕，應處理好后再安裝。油位計在安裝前用手輕輕綏慢地的撥動擺桿應轉動靈活，極限位置時應可靠地發(fā)出信號。油位計在安裝前應檢查引線電纜、出線端子和信號開關絕緣性能是否良好。油位計的保養(yǎng)

　　油位計在運行中應每年檢查一次。檢查引線和開關絕緣性能是否良好，密封墊圈是否需要更換。
